5D 소개(About 5D)

시각화(Visualization) 및 통신 기술(communication)은 첨단 산업 시스템의 개발에 필수적인 부분입니다.
Crystal 5D.Vision Software Suit로 당신의 컨셉(Concept)을 웹 기반의 대화형 디지털 현실로 바꿀 수 있습니다. 디지털 3차원 가상 세계인 Crystal5D^®을 통해 어느 장소에서든 모든 세부 시스템 사항을 변경할 수 있습니다. 응용 프로그램 정보, 문서, 설계, 건설, Hook-up, 교육 및 유지 보수에 활용할 수 있습니다.

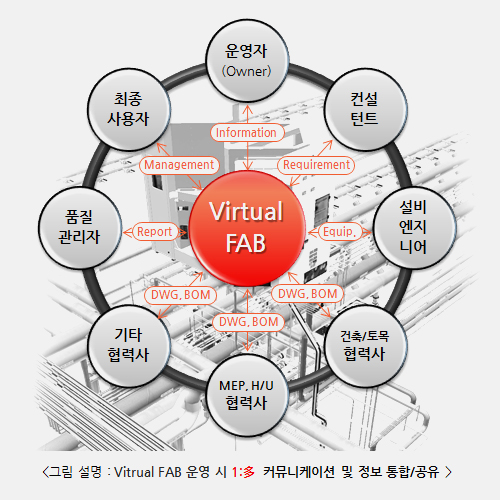

가상FAB 구축을 위한 최적의 설계 솔루션

CRYSTAL 5D^®는 온라인 기반의 실시간 협업 설계 도구입니다.
Geometry(3D) + Real Time(4D) + Intelligence(5D)

온라인 협업플랫폼

다중사용자 환경을 통한 모든 공정별 작업구현 / 서버·클라이언트 구조 라이센스

디지털현실 개발환경 구현

온라인 기반의 빌딩 및 유틸리티 시스템 구현 / 설비 레이아웃 프로세스 개발 / 5D오브젝트의 실시간 등록 / 실시간 배관 생성 및 연결

다양한 리포트 및 상세도면 제공

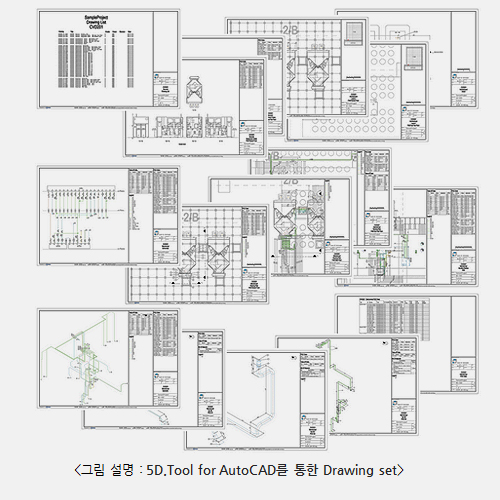

객체 충돌 및 간섭 감지기능(Conflict Check) / AutoCAD를 통한 도면 자동출도 기능 / 배관기자재 B.O.M.(Bill of Material) 및 Flow정보 제공

융합솔루션 개발

META Data 확장 / 5D Expoter 및 Importer 지원 / 5D to XD Converter / 5D.Control / 5D.API 연계 개발

직관적인 그래픽화면과 심플한 인터페이스

Crystal5D^®는 Generate Concepual Library를 통해 보다 빠르게 배관기자재(Pipe, Elbow, Tee 등) 생성이 가능합니다. 또한 누구나 기본 교육만으로도 Crystal5D^® 가상공간내 라이브러리 오브젝트의 레이아웃과 배관 시스템 디자인을 할 수 있으며, 키보드와 마우스만으로 모든 실시간 협업 디자인과 시뮬레이션이 가능합니다. 또한 모든 리포트와 도면은 Template로 죄적화되어 있으며 자동으로 모든 산출물을 사용자가 쉽게 획득할 수 있습니다.(우측 동영상 참조)

주요기능 더보기

ROBERT JANSON

Crystal5D Technologies's CEO,

“5D has been developed to ensure a correct translation of the concept. Instead of translating the concept into drawings, a Digital Reality is built just like the hysical reality. Every part or equipment is represented by a 5D object in a library. Such an object comprises an exact and photo-realistic geometry (3D) in real time (4D) and all connection and object data (5D). By inserting and connecting all required objects from the library into the collaboration environment of a 5D building model, the exact digital reality is built. All participants are working in the same environment and inserting representations of the real parts and equipment. Conflicts are detected instantly and “build as designed” is a feasible goal.”

LEE SUNGPYUNG

Crystal 5D Satellite Korea's General Manager, sungpyung@crystal5d.kr

“20년 다양한 건축설계와 VR 관련 디자인 프로젝트를 수행하면서 이렇게 심플하고 가벼운 데이터구조이지만, 온라인 동시 설계 디자인 도구로서 다양한 기대효과를 제공하는 Crystal5D 제품을경험한 것은 매우 놀라운 일이었습니다. 현대 설계의 특징은 정확성, 신속성, 가시성, 정보전달 등 그 요구사항이 고도화되고 있습니다. Crystal5D는 매우 쉽고, 직관적인 디자인 도구로서 그 기대에 충족하는 솔루션입니다.”

KIM SEUNGWOO

Crystal 5D Satellite Korea's Marketing Manager, swkim@crystal5d.kr

“Crystal5D Technologies의 오랜 반도체 분야의 30여년 이상의 시스템 구축 전문가들의 경험으로 축적된 소프트웨어입니다. FAB의 계획/설계/시공/운영 모든 고객의 컨셉을 실현할 수 있는 도구로 사용가능합니다. 또한 최근 국내의 대형 빌딩의 MEP분야이나 전기관련 플랜트에서도 도입을 시작했고, 관련한 시설관리 운영솔루션으로 확대하고 있습니다.”

LEE GEUNPYO

Crystal 5D Satellite Korea's Project Manager, louis@crystal5d.kr

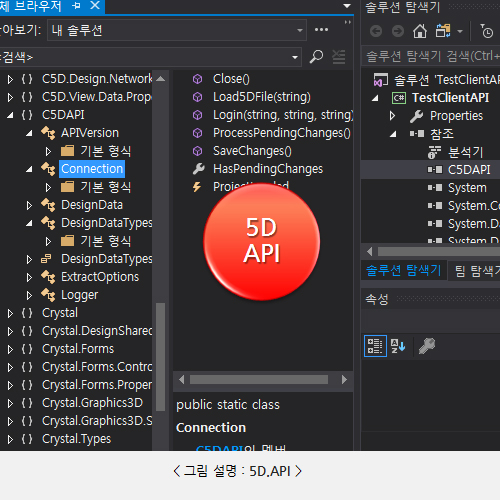

“Crystal 5D Software suit는 단순한 3D기반의 모델링 도구가 아닙니다. 최적화된 라이브러리 데이테베이스 기반의 복잡한 시스템 Connention를 요구하며, Metadata와 5D.API는 기존 제품의 기능적인 한계를 극복하고 고객이 보유한 기존 시스템과 융합하여 보다 효과적인 운영/관리 솔루션으로 개발 가능합니다. 또한 기획, 설계, 시공, 운영 등 FAB 운영전반의 프로젝트에 기존 솔루션과 연계 활용가능합니다.”

주요기능(Features)

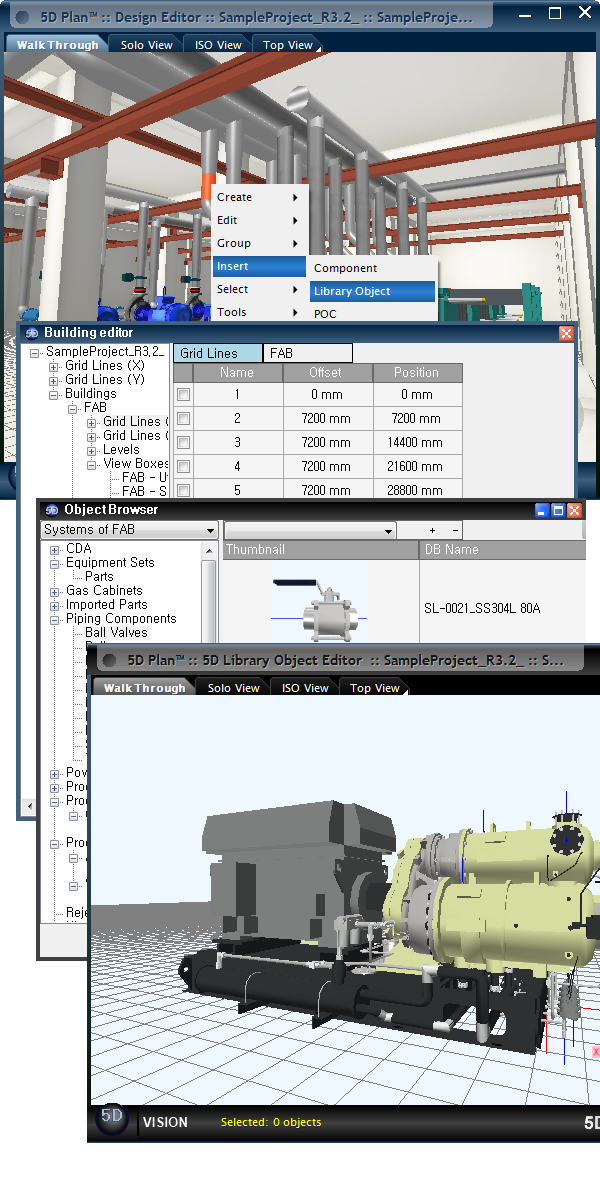

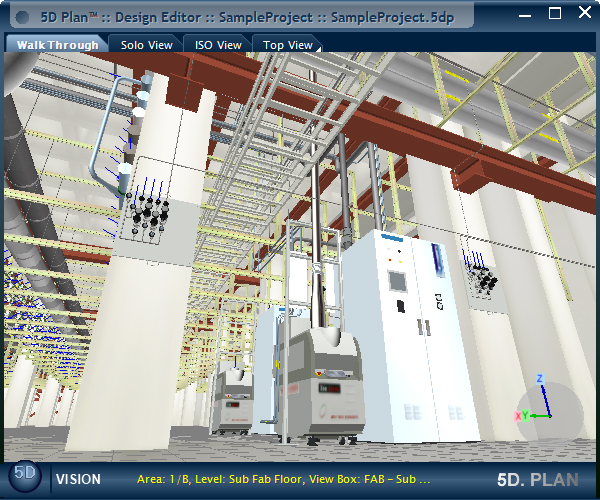

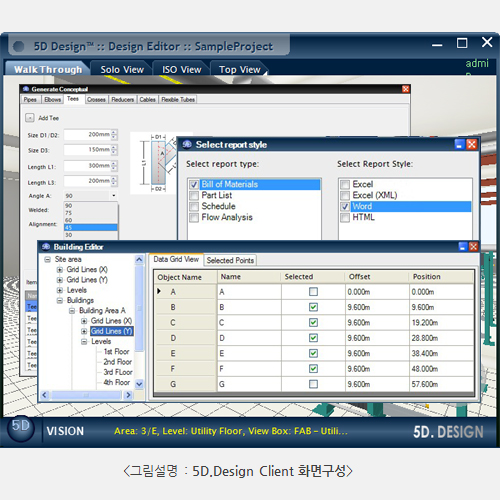

Crystal 5D는 Design Editor, Library Editor, Builiding Editor와 같은 Editor를 통해 실시간으로 가상공간을 디자인 할 수 있으며, Generate Concepual Library를 통해 보다 빠르게 배관기자재 생성이 가능합니다. 모든 메뉴는 마우스를 통해 기능이 실행되며, 5D메뉴(브라우저내 메뉴에서 기능실행)와 오브젝트(디자인객체에서 기능 실행)메뉴로 구분됩니다. 또한 Autodesk社의 3D Studio Max나 Revit에서 모델링된 오브젝트를 5D.Library로 변환할 수 있는 전용 Exporter를 제공합니다.

DESIGN EDITOR/

Project, File, Library Editor, Building Editor, Preferences, Report, About, Create, Edit, Group, Insert, Select, Tools, View, Properties

LIBRARY EDITOR/

Import 5D Object, Import 5D Library, Batch Import 5D Object, Open Library Object, Convert Geometry, Create Assembly, Create Connector, Generate Conceptuals

BUILDING EDITOR/

Site Grid, Building Grid, View box set

/TOOLS

Export Equipment Set, Export Selection, Cross Section, 5D Control, 5D Flow, 5D Schedule, Repair Chains, Dimensions

/REPORT

Unconnected, Clashes, Collisions, Alignments, Capacity, Tags, Space Utilization, Bill of Materials, Part Lists, Flow Analysis, Schedule

/DRAWING

General, Equipment Plan, Routing Plan&Secgion, Layout, ISO-3D, ISO Metric

서비스

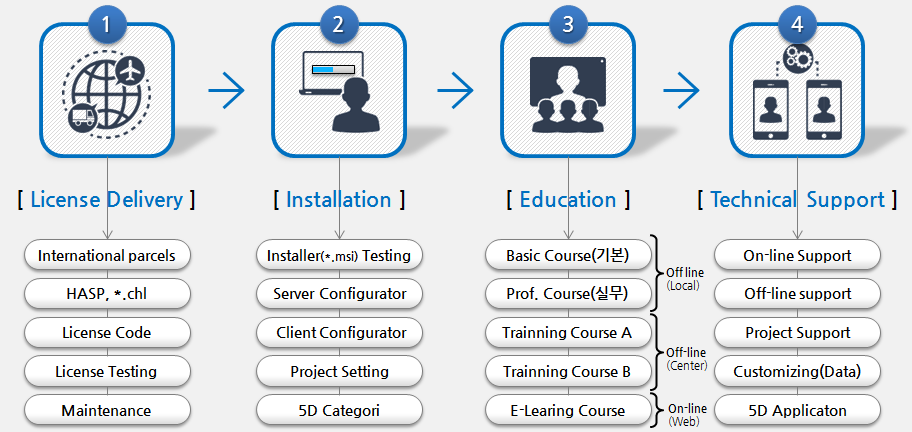

Crystal 5D Satellite Korea는 Crystal 5D Software에 대한 국내 라이센스 공급 및 유지보수, 관련 교육, 기술지원(5D라이브러리/솔루션/프로젝트 등), 5D응용프로그램 개발 및 컨설팅을 지원하고 있습니다. 특히 5D로 개발된 콘텐츠의 3D/BIM/VR Publishing 서비스를 제공하며, 5D API를 통해 보다 고객에 요구에 최적화된 운영 소프트웨어 개발을 서비스 하고 있습니다.

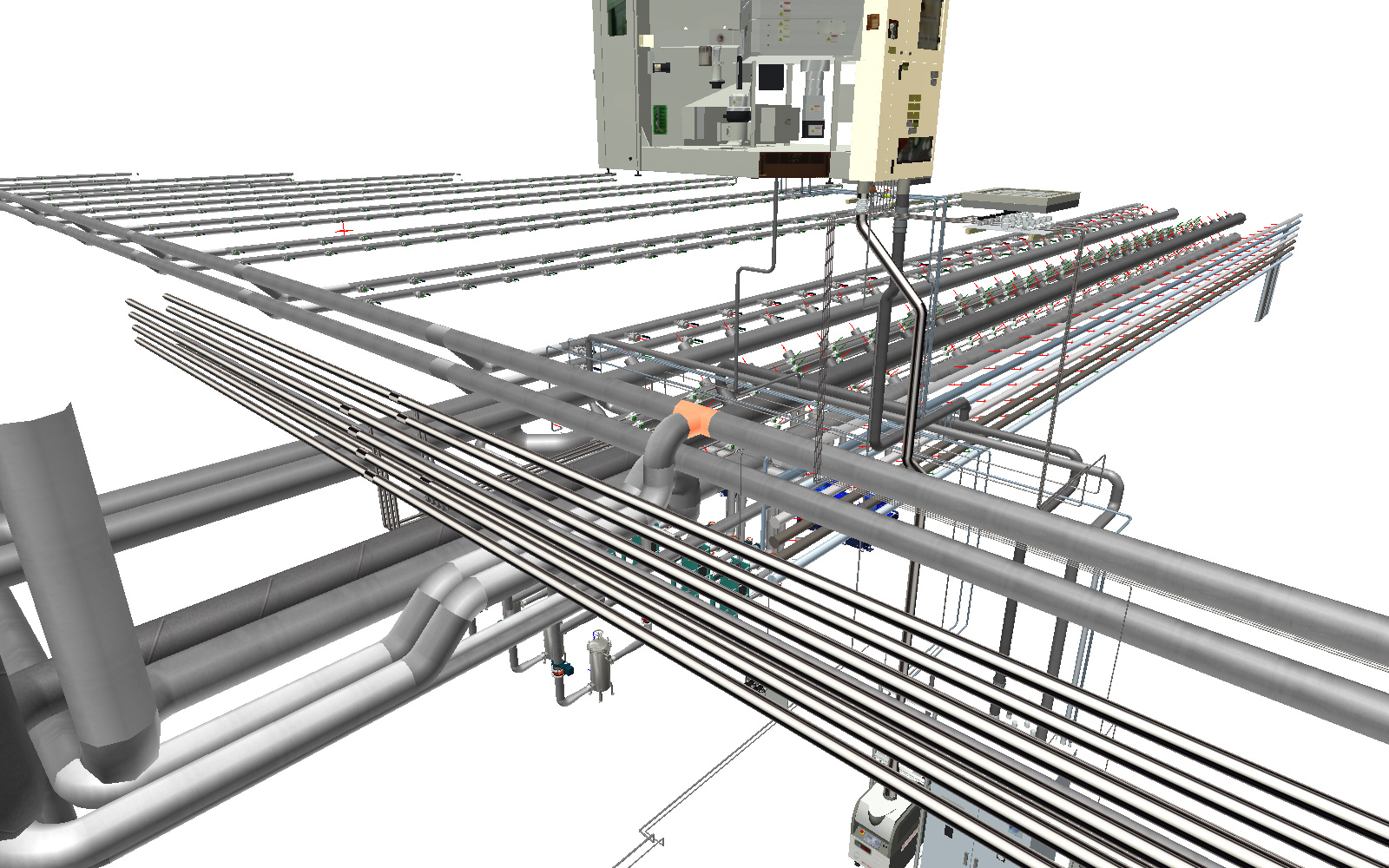

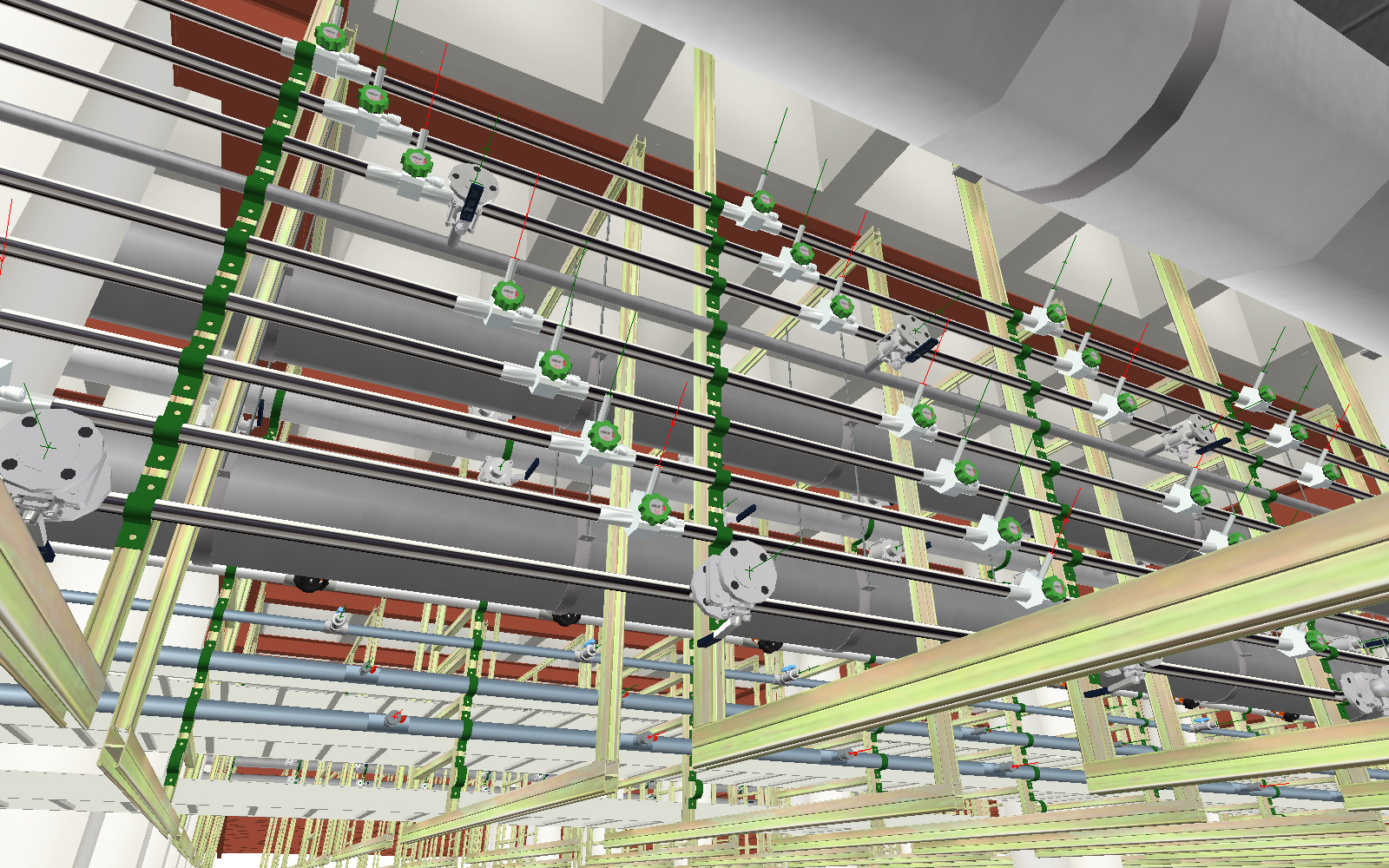

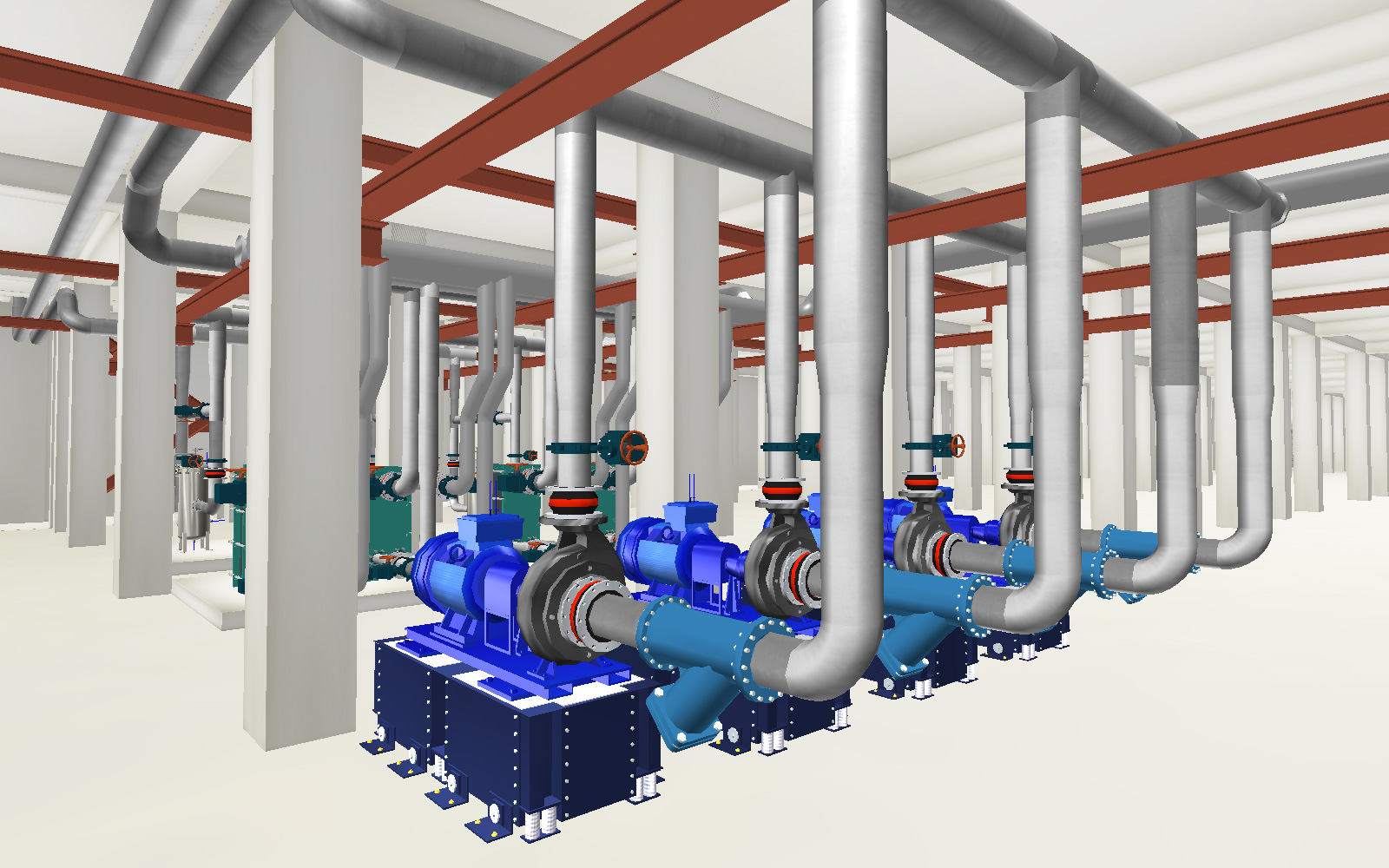

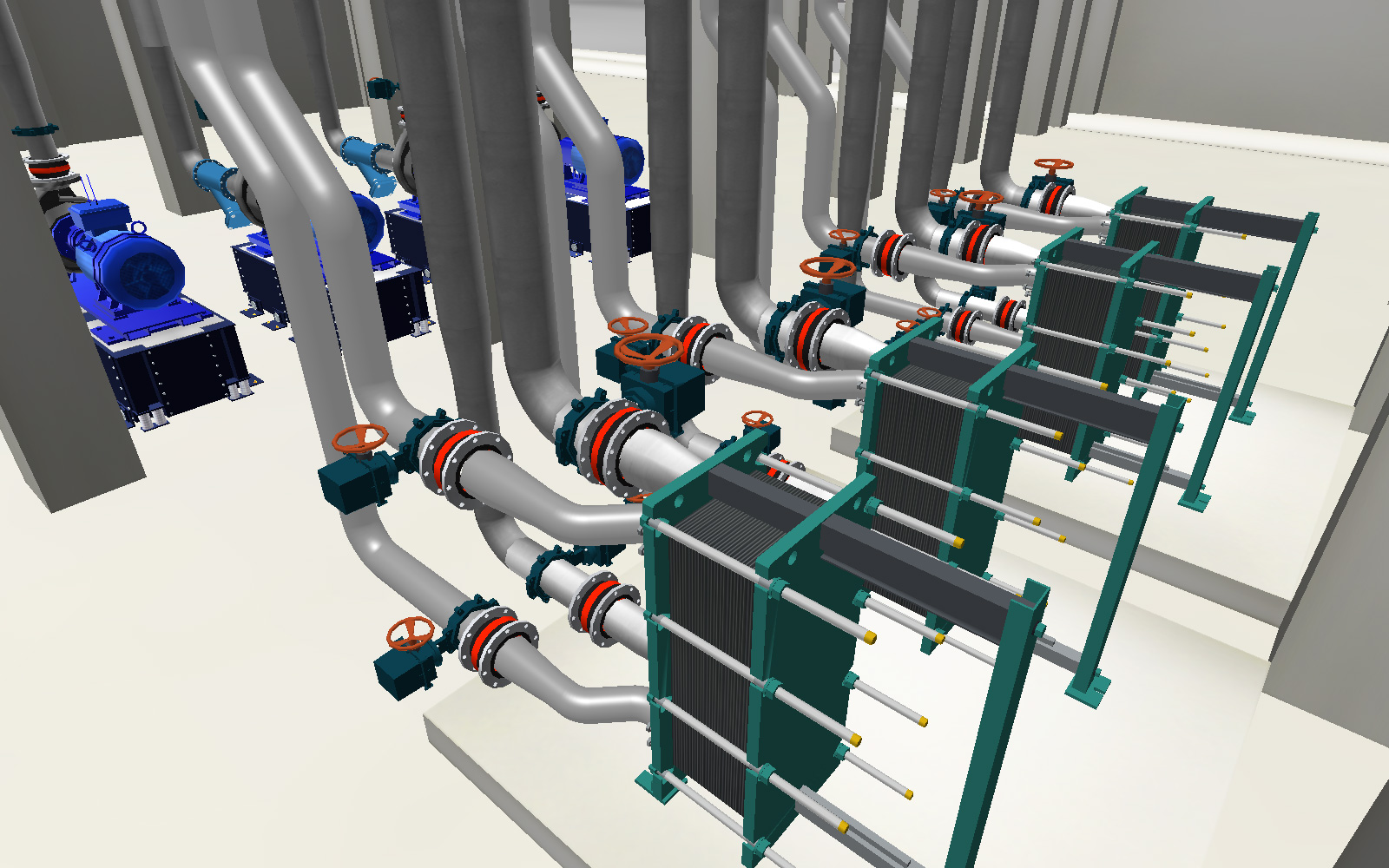

서비스사례

5D 콘텐츠를 통해 개발된 사례는 다음과 같습니다.

5DVR Converter v1.0.0.1

5DMax Conveter v1.0.0.2

5D.API v1.0.0.1

문의하기

Crystal5D관련 문의나 관련 컨설팅, 업무제휴등 Crystal5D Satellite Korea의 회신이 필요한 경우 연락바랍니다. 빠른 시간내에 연락드리겠습니다. 특히 Crystal 5D Training를 원하시는 경우 연락받으실 E-mail을 입력해 주시면, 매월 2째주 정기교육 및 특별교육을 안내 메일을 발송해 드리며, 관련 교육자료를 보내 드립니다.

당신의 설계대로 구축하십시요.
